温湿度のほか、様々な状態をコントロールする
環境試験室をオリジナル設計でご提案します。

環境試験室とは、温度と湿度を一定範囲に制御できる試験室を指すことが一般的です。(温度-10℃~60℃、湿度30%~80%など)
当社ではドライルーム、シールドルーム、無響室なども含め、特殊環境を再現する部屋を環境試験室と分類しています。

  • オリジナル設計で最適仕様
  • 露点温度-50℃仕様の実績
  • 露光機にも最適な±1/100℃の超精密空調

※一定の温湿度状態を保つ空間は恒温恒湿室とも呼ばれます。当社では、一定条件下での試験のためにJISやISOで定められる「標準状態」を目的とする設備を、環境試験室と分けて恒温恒湿室と分類しています。恒温恒湿室については、恒温恒湿室の設計・施工ページでご確認ください。

新規設置から納品後のアフターサービスまでお任せください。

環境試験室の新規設置

環境試験室設置をサポートします。製造・試験・保管などの設置目的、試験室内で扱う物、作業人数によって特殊環境の再現に必要な要件が異なります。豊富な実績の中で培ったノウハウとオリジナル設計により、お客様にとって最適な仕様をご提案します。

改修工事・レイアウト変更

改修やレイアウト変更においては、既存機器の再活用や今後想定される変更を見越した設計も、運用時の利便性においてもコスト面においても重要なポイントとなります。多くのプロジェクトをサポートしてきた私たちは、お客様のご状況に合わせてフレキシブルなご提案が可能です。

アフターサービス

環境試験室で使用される機器は消耗品です。経年劣化は避けられません。一定の温度・湿度条件を維持するための定期的なメンテナンスを推奨しております。そのほか、突発的な不具合の対応や、運用される中でのご不明点のご相談など、納品後もお客様のパートナーとしてサポートいたします。

環境試験室の種類と用途

温度、湿度、室圧、光、音、電磁波など様々な条件をコントロールし、特殊な環境を再現する設備をまとめて「環境試験室」と呼んでいます。さらに細かく分類すると、シールドルーム、ドライルーム、無響室なども環境試験室の一種です。

代表的な用途

  • リチウムイオンバッテリーなど、湿度に敏感な材料の製造と品質管理
  • 微細な回路や部品の製造、湿度管理が重要な製品の加工
  • 薬品や化学物質の取り扱い、特定の環境条件下での安定性試験
  • 医療用電子機器の電磁波安全性確認や、低湿度環境での製品検査

施工可能な仕様や規格

標準的な温湿度範囲

当社が製作する環境試験室の標準的な温湿度対応範囲を図で示します。
この範囲外にも露点温度-50℃など、特別仕様にも対応可能です。

精密な温度制御技術について。

±1/10℃、±1/100℃の精密な温度制御も可能です。空調機の入れ替え工事もお任せください。

±1/10℃ の精密温度制御

冷却コイルと再加熱ヒーターを制御することで、±0.1℃の精密な温度制御が可能。散水露点方式では冷却水をPID制御し、直接膨張方式ではパルスコンバーターを使用します。

用途

三次元測定室、精密天びん室、高精度測定室、原子時計室など

±1/100℃ の超精密温度制御

冷却コイルと再加熱ヒーターの精密な制御により、±0.01℃の超精密な温度制御が可能。冷却コイルの能力制御を高精度に行い、再加熱ヒーターを的確に制御します。

用途

露光機、平面度測定室、レーザー干渉計測定室など

空調システムのタイプについて。

仕様条件により、温湿度の制御方法が異なります。環境試験室の主な空調システムを以下にご紹介します。

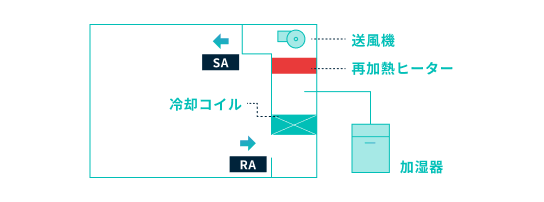

標準範囲対応型の温湿度制御タイプ

標準的な温湿度範囲をカバーするシステムです。まず冷却コイルで冷却除湿をし、その後再加湿・再加熱を行う方法です。直接膨張コイルを使用します。

用途

急激な熱負荷の変化への対応が必要な作業・試験など

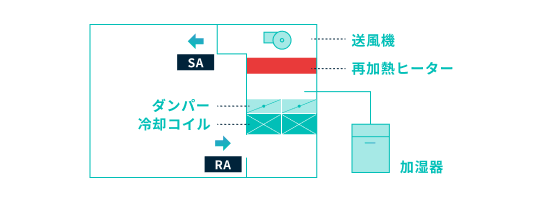

拡張範囲対応型の温湿度制御タイプ

より広範囲をカバーするシステムです。冷却コイル・冷凍機を中高温域用と中低温域用の2系統に分けることで、効率の良い制御を実現させます。コイルの切替機能やデフロストをプログラム運転で行います。

用途

様々な耐久試験 など

環境試験室のオリジナル設計事例

当社の製作する環境試験室は、お客様のご要望に合わせた完全オリジナル設計・オーダーメイドでの納品です。お客様のご要望を起点に逆算し、シンプルで無駄の無い、運用しやすい仕様でお届けすることが当社の基本スタンスです。以下に施工事例をご紹介します。

既存壁と一体化し機材、製品高さを考慮したフロアーレベルの違った2室。

床下を断熱処理することでフロアーレベルと高さを揃えた施工例。

結露による耐食性向上を図るオールSUS製。

環境試験室による課題解決事例

納入実績

国内

  • 株式会社 アサカ理研 いわき工場
  • 朝日インテックス株式会社
  • アルケア 株式会社
  • アルパイン 株式会社
  • 株式会社 池田理化
  • 出光興産 株式会社
  • NKKスイッチズ 株式会社
  • 株式会社 エンプラス
  • 株式会社 大林組
  • 株式会社 オキサイド
  • オムロン 株式会社
  • カイハラ産業 株式会社
  • 九州段ボール 株式会社
  • 共栄エンジニアリング株式会社
  • 京セラオプティック 株式会社
  • 株式会社 クボタ
  • コニカ・ミノルタテクノロジー 株式会社
  • サンアロマー 株式会社
  • ZACROS CO,ltd
  • 島津サイエンス東日本 株式会社
  • 新日本製鐵 株式会社
  • 株式会社 住田光学ガラス
  • 大日製紙 株式会社
  • デュポン 株式会社
  • 株式会社 東京ダイヤモンド工具製作所
  • 東洋インキ 株式会社
  • 株式会社 栃木ニコン
  • 株式会社 ニコン
  • 株式会社 ニコン
  • ニチバンプリント 株式会社
  • 日本国土開発 株式会社
  • 日本車両製造 株式会社
  • パナソニック 株式会社
  • 日立電線 株式会社
  • 株式会社 ブリヂストン
  • 古河電気工業 株式会社
  • マグネデザイン 株式会社
  • 松研薬品工業 株式会社
  • 三菱電機 株式会社
  • 雪印種苗 株式会社 他、多数

国内機関

  • 国立大学法人 東京大学(本郷/駒場キャンパス)
  • 大学共同利用機関法人
    自然科学研究機構 国立天文台
  • 国立天文台 水沢 VERA観測所
  • 岐阜県産業技術総合センター 他、多数

海外

  • ENDO Lightning CORP. (THILAND)
  • Institut Pasteur d’ Ho-Chi-Minh-Ville(VIETNAM)
  • Mahidol University Faculty of Tropical Medicine (THILAND) 他、多数

環境エンジニアリングの特長

POINT 01

技術的知識のある専属担当者
窓口となるため「スムーズ」。

不良率改善、効率化、コストの見直しなど、導入で解決したい課題はお客様ごとに異なります。課題・ご要望をヒアリングし、設計や製造現場に伝えるのが一般的な営業担当の役割ですが、当社の営業担当は設計や製造の知識も有しているため、ご相談やご質問に幅広く対応できます。技術的な知見を持つ担当者が直接お客様とやり取りすることでスムーズな進行とスピード感を評価いただいております。

POINT 02

設計も製造も内製化し密に連携
柔軟でスピーディな対応。

営業、設計、製造のフローをワンストップ化しております。営業担当と設計・製造担当者は日々、ベストな仕様と円滑な製造進行のために密にコミュニケーションを取ります。また、製造担当者が現地施工のためにお客様先に出向くこともあれば、営業担当が製造サポートをすることもあります。多能工が多い当社だからこそ実現できる、小回りの効く対応力や柔軟性を評価いただいております。

ご相談から納品までの流れ

クリーンブースの設置をお考えのお客様は、お問い合わせフォームよりご相談ください。
お問い合わせ後、納品までの一般的な流れをご案内いたします。

ヒアリング・調査

専属担当者がヒアリングを行い、ご要望を実現するための要件を整理します。必要に応じて現地調査も行います。

お見積り・ご提案

お見積り書と仕様書を提出します。カタログ品ではなく、ご要望に基づいたオリジナル仕様でご提案。

設計・製造

設計から製造まで自社工場で内製化しています。使用する機器の製造と組み立てを行います。

納入・施工

設計段階で設置場所の制約を確認し、設置環境に適した方法で、スムーズかつ安全に納品します。

お引き渡し・納品

性能を満たしているか、専用機器で検査します。運用方法を説明し、お引き渡し・納品します。

よくあるご質問

オーダーメイドだと、費用が高くなりますか?

「特注費・カスタマイズ費」が追加でかかることはございません。
当社は既成品販売は行っておらず、オリジナル設計・オーダーメイド製造です。そのため、そもそも「特注費、カスタマイズ費」というような名目で追加費用が発生することはございません。

既成品・オーダーメイドの双方のメリット/デメリットをふまえて、お求めになる条件等の視点で考える必要がございます。 費用の考え方についてはこちらのページよりご確認ください。

対応可能な業界を教えてください

業界問わずサポートさせていただきます。
工業分野のインダストリアルクリーンルーム、バイオ分野のバイオロジカルクリーンルームの両分野に対応しており、業界を限定せず、あらゆるご相談に対応しています。

業界ごとの情報はこちらよりご確認ください。

他メーカーのメンテナンスや改造は可能ですか?

他社製品や他社様の施工設備であっても、改修やメンテナンスのサポートをさせていただきます。
※当社製品ではない場合、仕様や状態によってはご期待に添えない場合もございます。

まずはお力になれる方法を考えさせていただきますので、お気軽にご相談ください。

見積もり依頼には費用が発生しますか?

見積もりは無料で提示いたします。
条件などの情報が無いと、ご検討の材料にしていただける見積もりを提示できない場合がございます。

費用の考え方についてはこちらで解説しておりますので、ご相談前にぜひご一読ください。
